Как работает маховик клапана?

В современных промышленных системах клапаны являются важными компонентами для регулирования и управления потоком средств среды и широко используются во многих отраслях, таких как обработка воды, нефтехимические вещества, электроэнергию, фармацевтические препараты, металлургия и т. Д. Непрерывное развитие технологии и постепенная популяризация электрических клапанов и пневматических клапанов, операция маховика все еще широко используется из -за его простоты, надежности и низкой стоимости, особенно в сценариях применения с высокими требованиями для безопасности и контроля над человеком. Итак, как работает клапанный клапан? Каковы его структурные формы и принципы работы? Ниже мы дадим вам всесторонний анализ из нескольких измерений .

1. Определение и функция клапана

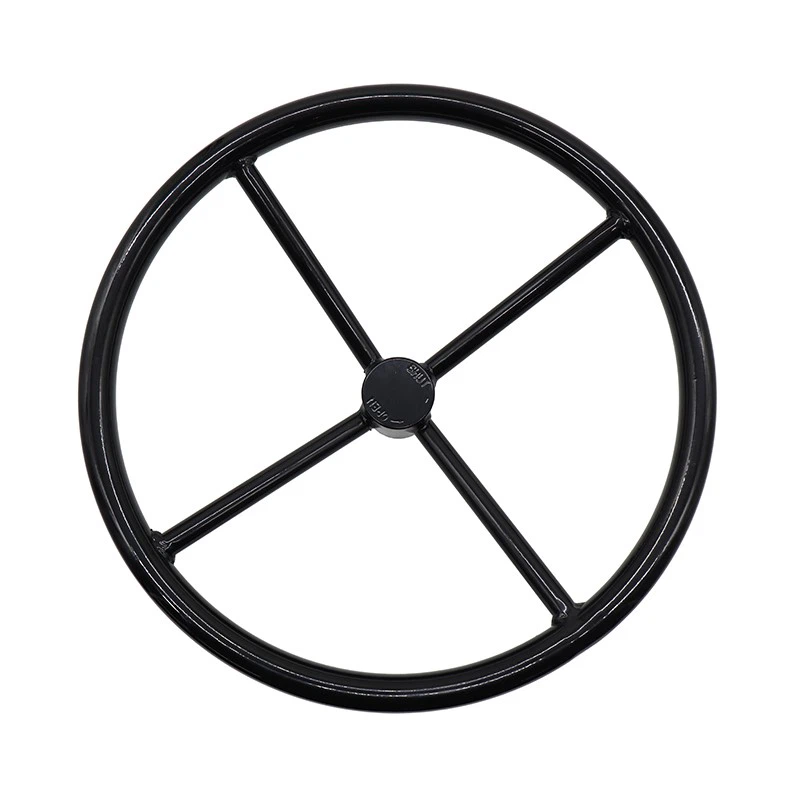

АКлапан маховик Это вращающийся компонент, установленного на стволоте клапана или привода клапана для ручных операторов, чтобы вращать и управлять открытием, закрытием или регулировкой клапана ., это прямой интерфейс для ручного управления действием клапана . его дизайн не должен быть простой и применить силу, но также обеспечить безопасность и унылу от операции {{2 {2 {2 {2 {2 {2

Основные функции:
Функция открытия и закрытия:Поворачивая маховик, стебель клапана приводит к перемещению осевого или вращающегося угловально, тем самым открывая или закрывая клапан .

Регулирование потока:Операция тонкой настройки маховика может достичь точного управления частичным открытием клапана, тем самым регулируя поток среды, проходящего через .

Аварийный контроль:Когда электрическая или пневматическая система сбой, маховик можно использовать в качестве резервного устройства для ручного вмешательства .

Позиционирование блокировки:Некоторые обрушители оснащены ограниченными или блокирующими устройствами для предотвращения неправильного вычета и обеспечения безопасности системы системы .

2. Структурная композиция маховика
Хотя внешний вид прост, дизайн кровотечения клапана очень специфична в области инженерных деталей . Типичные структуры включают в себя:

ДИСК ПРИВЕТА: Используется для ручной работы вращения, как правило, круглый, иногда разработанный со спицами или текстурами для легкой сцепления;

Центральное отверстие или клавиши: подключено к штоку клапана или устройству передачи для обеспечения передачи крутящего момента;

Закрепите винт/крышку давления: твердо исправить маховик на стебле клапана;

Ограничение устройства: управляйте углом вращения маховика, чтобы предотвратить чрезмерную работу;

Ручка или бустерная рука (частичная структура): Увеличьте операционный крутящий момент, подходящий для клапанов с большим диаметром или высокого давления .

В зависимости от типа клапана и рабочей среды, материалом из маховика может быть чугуно, пластичный железо, углеродистая сталь, нержавеющая сталь, алюминиевый сплав или даже инженерные пластики для удовлетворения множества требований, таких как прочность, коррозионная стойкость и легкость .}}}}}

3. Подробное объяснение принципа работы руковолока клапана
1. подъемный клапан
Махо для этого типа клапана подключено к стеблу клапана ., вращающемуся на рухно, эквивалентно вращению резьбовой конструкции, что заставляет шток клапана двигаться вверх и вниз по оси:

Поверните маховик по часовой стрелке → стержень клапана спускается → диск клапана нажимает на сиденье клапана → Клапан закрыт;

Вращайте махое колесо против часовой стрелки → поднимается ствол клапана → Диск клапана оставляет сиденье клапана → открывается клапан .

Из-за необходимости преодолеть давление между поверхностями герметизации во время процесса открытия и закрытия, определенный крутящий момент обычно требуется во время операции . Некоторые приложения будут использовать махолы из большого диаметра или устанавливать механизмы с помощью мощности .}}}}}}}}}}}}}}}}}}

2. ротационный клапан
Открытие и закрытие этого типа клапана зависит от вращения определенного угла для завершения управления отключением:

Махо для стебля клапана вертикально соединено, а шарик или тарелка бабочки приводят к повороту, поворачивая рухование;

Сделать канал постоянным или перпендикулярно оси трубопровода;

Легко работать, подходит для систем с частым открытием и закрытием .

4. Классификация типов маховика клапана
1. классификация по структурной форме
Твердое изделия:прочная структура, подходящая для условий тяжелой нагрузки;

Махо для отверстия:легкий вес и низкая стоимость производства;

Махо для вращающейся ручки:Улучшает эксплуатационный комфорт и выход крутящего момента, часто используется в высоком давлении или частой работе;

Выдвижной маховик:Подходит для среды установки с ограниченным пространством .

2. классификация методом установки
Фиксированное маховик:непосредственно установлен на стебле клапана и не может быть удален;

Съемное маховик:Легко поддерживать или предотвратить неправильное переоборудование, часто наблюдаемые в ручных резервных устройствах интеллектуальных систем .

3. классификация по материалу
Металлическое маховик:такие как чугун и нержавеющая сталь, подходящие для высоких температур и высокого давления;

Пластиковый маховик:такие как нейлон и ABS, подходящие для требований низкого давления и высокой защиты от коррозии .

5. типичные прикладные отрасли рукова
Ассортимент применения клапанов охватывает большинство промышленных полей, в которых используются клапаны:

Нефтяная и химическая промышленность:Широко используется в устройствах транспортировки, разделения и хранения . из нержавеющей стали часто используются из -за высокой коррозионной сопротивления и требований к безопасности;

Электричество и энергия:Ручные клапаны по -прежнему сохраняются на станциях тепловых электроэнергии и гидроэнергетических станциях, что требует высокого температурного сопротивления и надежной работы;

Муниципальная и водопроводная очистка:В таких приложениях, как водоснабжение и очистные сооружения, клапаны маховика имеют преимущества экономики и легкой эксплуатации;

Еда и лекарства:Сосредоточьтесь на чистоте и съемке, и используйте простые для чистки материалы из нержавеющей стали;

Доставка и морская инженерия:Существует много ограниченных пространств, и компактные порчины предпочтительнее .

6. Руководство по выбору и установке для клапана

1. точки выбора:
Сопоставьте соответствующую структуру маховика (подъем или вращение) в соответствии с типом клапана;

Выберите соответствующий диаметр в соответствии с рабочей частотой и операционным крутящим моментом;

Выберите устойчивые к коррозии и температуру материалы в соответствии с рабочей средой;

Нужна ли ручка питания, ограничьте устройство или съемный дизайн

2. Установки меры предосторожности:
Центр маховика должен быть коаксиальный со стеблем клапана, чтобы предотвратить тряску или проскальзывание;
Застежки должны быть твердыми, чтобы избежать ослабления во время работы;
После установки требуется открытие и закрытие теста для обеспечения того, чтобы не было запуска и гладкого вращения;
В ситуациях, когда требуется штифт позиционирования, он должен быть установлен на месте, чтобы предотвратить переоборудование .

7. Обслуживание и предотвращение неисправностей
Во время долгосрочной операции рудование клапана может ржаветь, деформировать, ослабить и т. Д. ., поэтому регулярное обслуживание необходимо:

Инспекция смазки: регулярно применяйте смазку к вращающейся части, чтобы предотвратить заклинивание;

Коррозионная обработка. Особенно в влажных или кислотно-основных средах следует выбрать антикоррозионные материалы, а ржавчина должна быть удалена регулярно;

Обнаружение ослабления: если существуют признаки ослабления между маховиком и стеблем клапана, его необходимо повторно сфокусировать во времени;

Замена стареющего рука: когда обнаружены трещины, деформации и трудности в работе, их следует заменить вовремя, чтобы обеспечить безопасность .

8. роль и расширение рукова в интеллектуальную эру
В сегодняшней быстрой разработке промышленной автоматизации все больше и больше заводов используют системы дистанционного управления, такие как электрический и пневматический

Это все еще самый экономичный и надежный метод ручной работы;

Это важное резервное значение для автоматических систем управления, которые могут быть вмешаны вручную в случае отключений электроэнергии или прерываний сигнала;

В некоторых местах с высокими требованиями к гибкости, ограниченными инвестиционными бюджетами или интенсивным оборудованием, но низкой частотой эксплуатации маховик по-прежнему остается первым выбором;

В будущем тенденции, мощное управление также может быть объединено с мониторингом крутящего момента, интеллектуальной идентификацией и другими функциями для развития в «полуинтеллектуальное маховик» .

9. Заключение: один круг и один поворот, чтобы обеспечить безопасную работу
Махо для клапана кажется простым, но оно предпринимает много важных миссий, связанных с работой системы, безопасности персонала, управления процессом и т. Д.
Будь то большая химическая установка или обычная водопроводная трубопровода, каждое вращение маховика является повышением стабильности и эффективности промышленной системы . в будущем, с интеграцией более высокопроизводительных материалов и интеллектуальных технологий контроля, клапаны будут продолжать развиваться и продолжать играть неперсширенную роль.}}}
